Как обжать интернет кабель RJ 45 своими руками: 4-х и 8-ми жильный
Наверное, всем пользователям интернета знакома типичная проблема – не работающий кабель. С кем-то это случается постоянно (к примеру, с владельцами кошек и собак, почему-то считающих кабели излюбленным лакомством или игрушкой), кому-то приходится столкнуться с перебитым проводом лишь раз. Однако, вне зависимости от частоты возникновения неполадки, все понимают – нужно заменить испорченную часть провода.
Содержание статьи
- 1 Экрспресс-инструкция: обжимаем кабель за 5 минут
- 2 Как происходит ремонт в целом
- 3 Полезные рекомендации по прокладке интернет-коммуникаций
- 4 Какой кабель применяют для подключения интернета
- 5 Как правильно обжать интернет-кабель на 8 жил
- 5.1 Порядок действий
- 6 Как обжать интернет-кабель 4 жилы
- 7 Порядок проводов при обжимке сетевого кабеля
- 8 Что делать, в случае, если нет инструмента для обжима интернет-кабеля
- 9 Заключение
- 9.1 Похожие статьи
Экрспресс-инструкция: обжимаем кабель за 5 минут
В случае, если вам не хочется разбираться во всевозможных схемах и правилах, вот вам инструкция как обжать интернет-кабель не имея особых заморочек. К примеру, в случае, если провод перегрызла собака, и теперь необходимо его чуть подтянуть и сделать новое соединение.

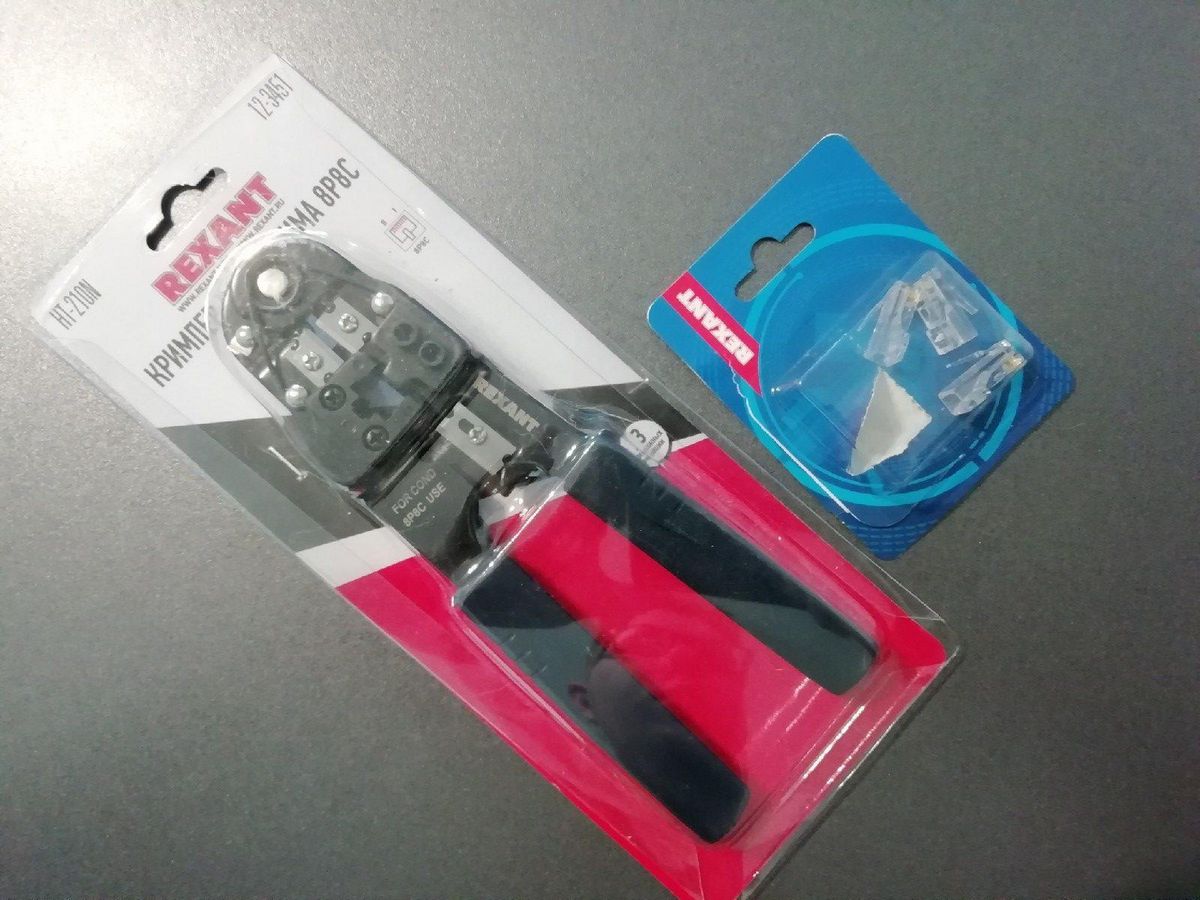

- Покупаем в магазине обжиматель (кримпер для обжима интернет-провода, стандарт 8P8C) и джеки RJ-45 (также 8P8C). Можно обходиться и не имея обжимателя, в конце статьи мы рассказываем как обжать провод при помощи отвертки или круглогубцев

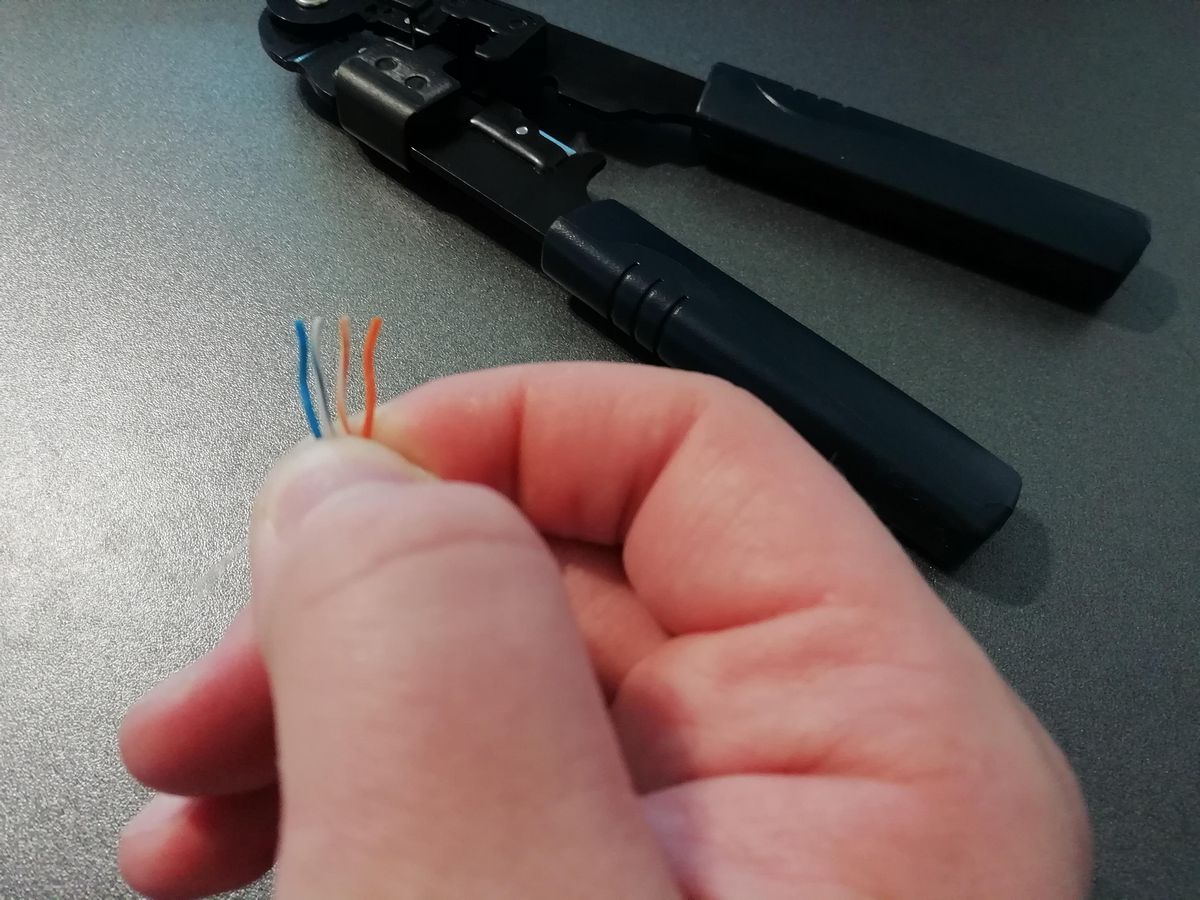

- Зачищаем провод на 1-2 сантиметра
- Берём старый оторванный (отрезанный) Джек и смотрим порядок установки проводов — нам необходимо повторить ту же самую схему. В случае, если образца нет, то ниже мы приводим схемы для разных типов проводов (4-х и 8-ми жильных)
- По образцу разводим провода в нужном порядке

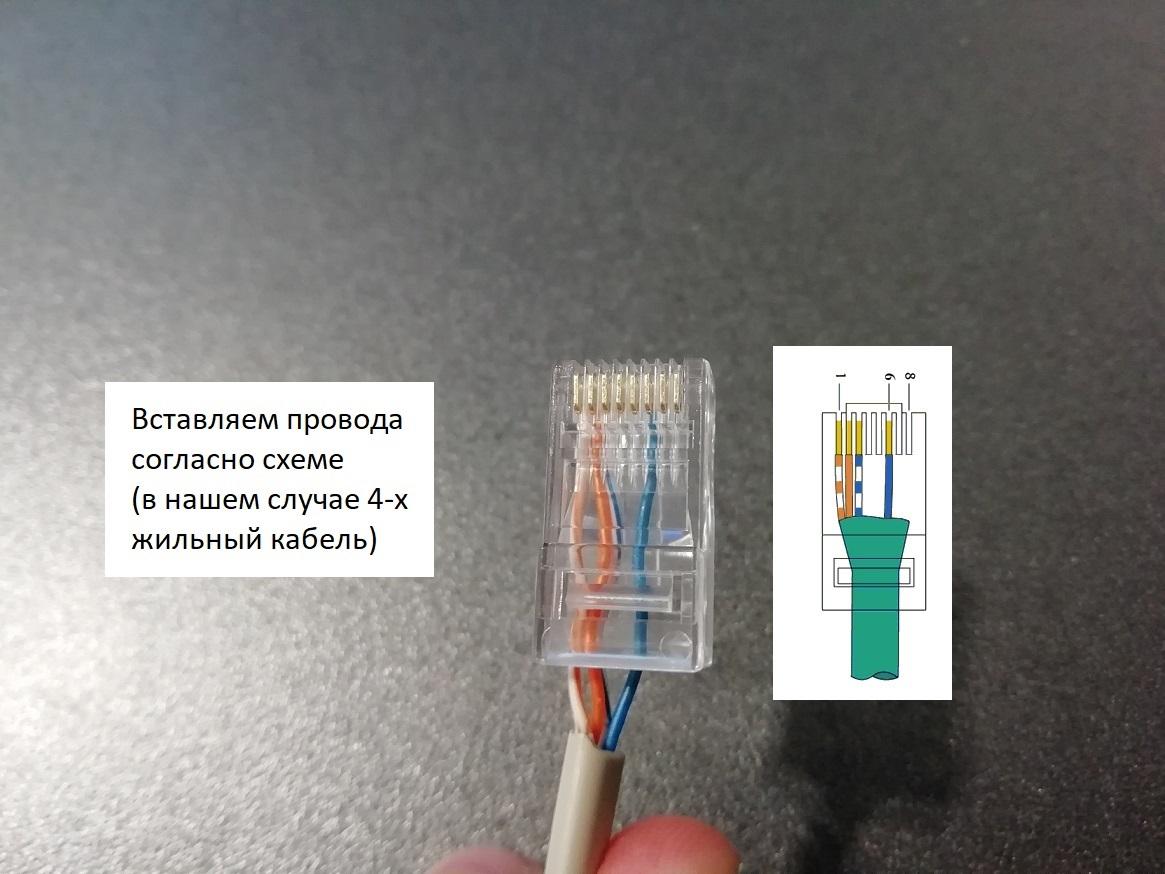

- Вставляем провода в Джек, следуя схеме. Провода, конечно, предварительно можно распрямить. Однако на работу сети это не повлияет.

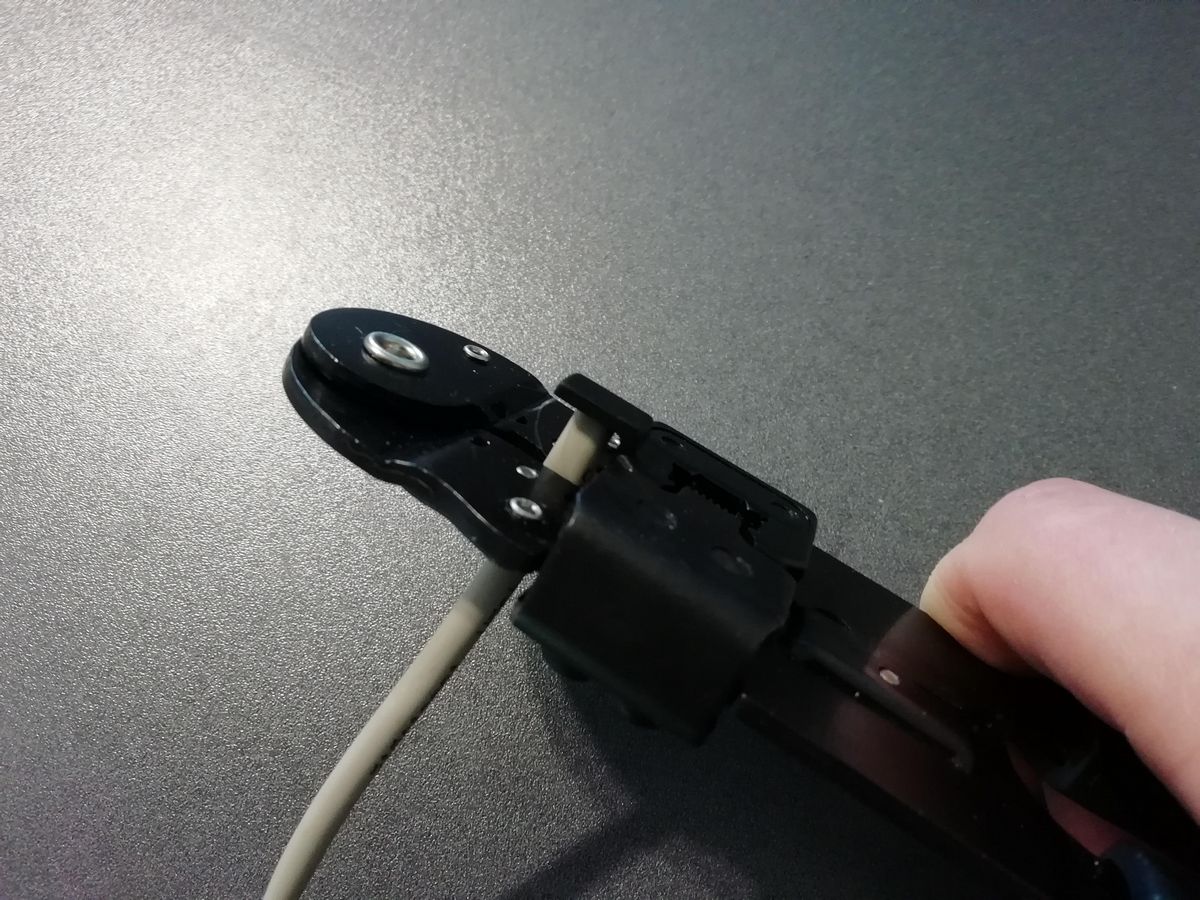

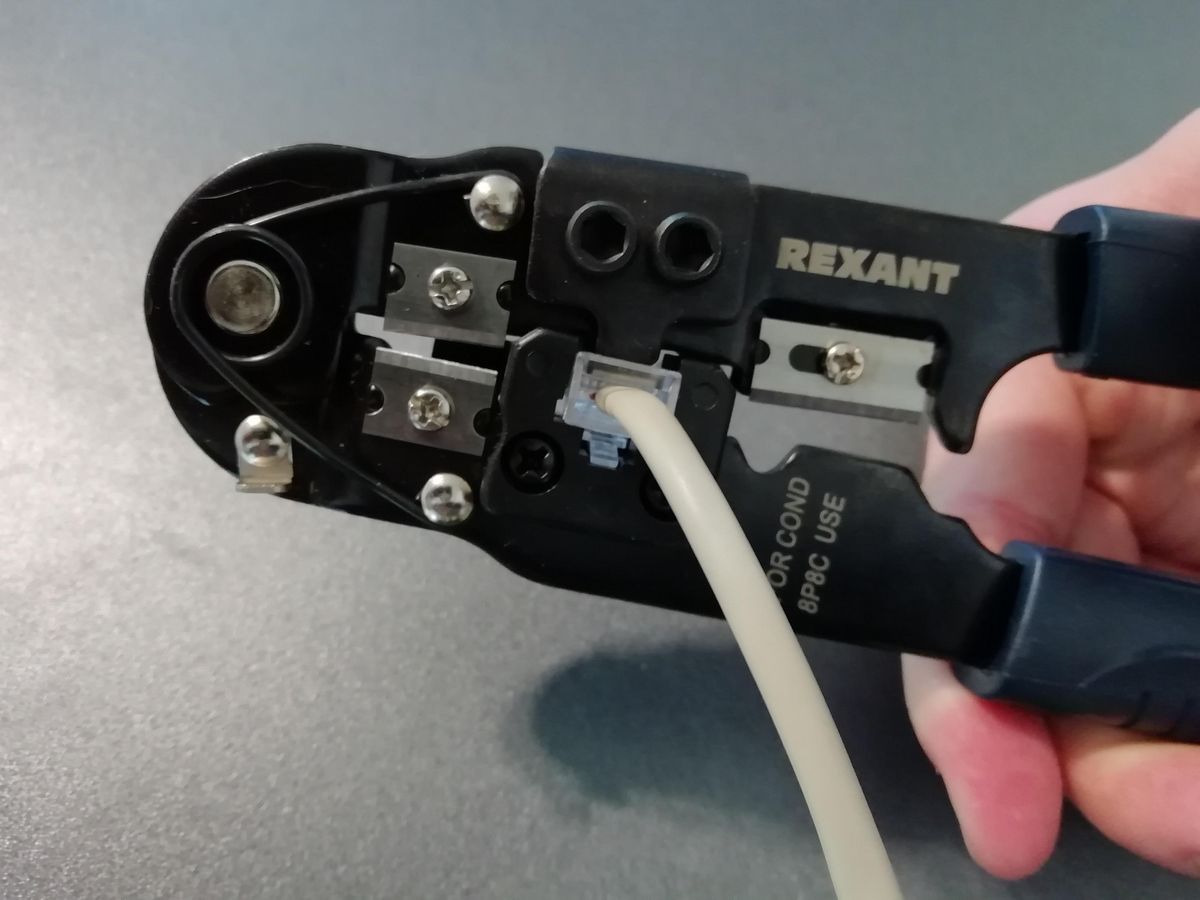

- При помощи кримпера обжимаем провода: сжимаем до легкого (еле слышного) щелчка.
На этом всё, кабель готов к использованию! В случае, если у вас не самый распространенный случай, то читайте далее подробную инструкцию для разных типов проводов со схемами.
Как происходит ремонт в целом
Понятно, что заменить кусок провода можно 2-мя способами – врезкой (т.е. удалением поврежденного фрагмента и вставкой нового) или обрезкой с последующей установкой коннектора. Вариант первый применяется крайне редко, так как не имея ошибки соединить ВОСЕМЬ проводков «витой пары» — именно так нередко называют кабели для подключения проводного интернета – может только профессионал. По этой причине как правило вопрос решается просто – поврежденный кусок, обрезают, на его конец монтируют коннектор. Последняя часть процедуры называется «обжать сетевой кабель» и именно она вызывает затруднения у не специалистов.
Важно: в случае, если есть предпосылки к тому, что кабель быть может поврежден в определенном месте (как правило это тот кусок, который ведет непосредственно к компьютеру или роутеру), лучше при прокладке провода позаботиться о запасе. Увеличив длину на 1…2 м, можно избавиться от замены всего кабеля в случае повреждения его крайнего фрагмента – при обрезке надо будет просто подтянуть провод, при выборе запас.
Надо сказать, при наличии в доме домашних животных, больших любителей «почесать зубы» об любые провода, лучше сразу проложить все электрические и слаботочные коммуникации в специальных кабельных каналах плинтусов или просто в коробах.
Полезные рекомендации по прокладке интернет-коммуникаций
Перед тем, как обжать интернет-кабель, нужно разобраться с длиной нужного фрагмента и способом его крепления – это сильно влияет на длину. Так, в случае, если провод будет прокладываться в коробе, его «трасса» удлинится за счет сохранения прямолинейности участков.

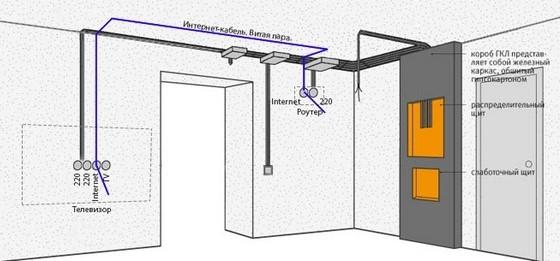

На иллюстрации ниже приведена схема проводки кабеля в коробе (синим цветом выделена витая пара), причем подвод осуществлен от роутера к рабочему месту (или месту установки телевизора с системой Смарт-ТВ). Важно то, что трасса проложена по таким местам (потолок, верхняя часть стен), где минимален риск повреждений при случайном ударе, передвижении мебели и т.д. В случае нижней прокладки витая пара как правило пропускается через кабель-канал плинтуса.

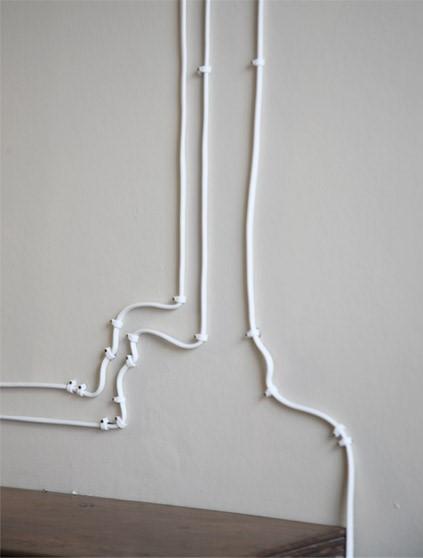

Протянув провод напрямую, мы получим экономию его длины, однако вместе с тем крепить его придется к стене напрямую специальными скобами, а вид помещения будет крайне далек от эстетики. Да и повредить витую пару в данном случае намного проще.
Еще один важный момент в пользу разнообразия короба или кабельного канала в плинтусе. Демонтировать уже обжатый кабель через каналы или небольшое сечение короба скорее всего не получится, однако как правило короб или плинтус легко снимаются. После чего можно спокойно снять провод и поставить короб/плинтус на месте. Все стены целы, нигде нет дыр, витая пара не повреждена.
Какой кабель применяют для подключения интернета

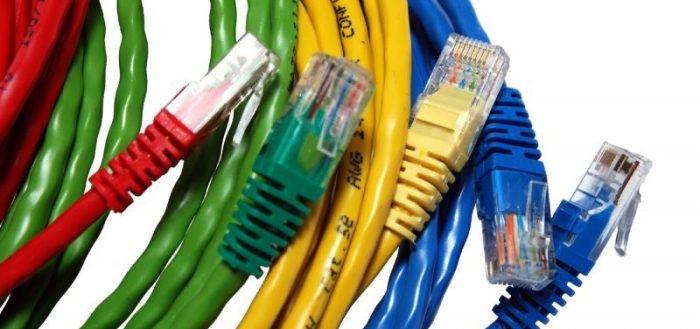

Стандартный вариант – кабель с маркировкой RJ45. Он выпускается круглым в сечении или плоским. В случае, если обжимка сетевого кабеля уже выполнена с обоих концов, он называется патч-корд.
Патч-корды выпускают разной длины, от 0,5 м до 10…20 м. Интересно, что плоский кабель иногда бывает удобен для прокладки в зауженных местах – к примеру, в дверных проемах, в ограниченным по размеру сечения кабельных каналах плинтусов. Также плоский кабель меньше «боится» перегибов.

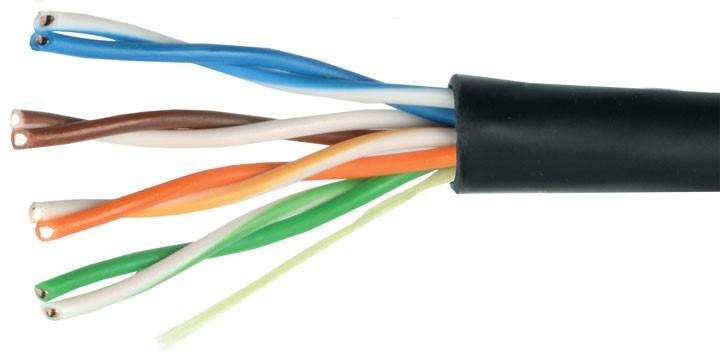

Основные параметры качественных витых пар, в противном случае называемых также «сетевой кабель LAN»:
- материал оболочки медной жилы – поливинилхлорид, полиэтилен, полипропилен. Чем выше качество витой пары, тем лучше защита проводов от диэлектрических помех, горения и высоких температур. Так, для качественных изделий используют тефлон, вспененный полиэтилен, не поддерживающие горение полимеры (маркировка LSZH);
- толщина наружной оболочки – 0,6…0,9 мм зависимо от категории;
- допустимая зона укладки – внутренняя или наружная, универсальная. Интересно, что цветовая маркировка говорит об особенностях защитного слоя. Серые витые пары применяют для жилых и офисных помещений, строго внутри в условиях нормальной влажности, оранжевые хорошо защищены от горения, черные подходят для наружной прокладки;
- количеству жил – одножильный и многожильный. Одножильный имеет неплохие параметры, однако для прямого подключения устройств не подходит. К его окончаниям монтируют так называемые «информационные розетки». Многожильный – это как раз привычный RJ45, оканчивающийся коннекторами. Так как в нем сигнал затухает быстрее, чем в одножильном, допустимая длина витой пары не должна превышать 100 м;
- наличие экранирования – быть может общим для всех жил, для каждой пары, для пары и общим;
- расчетная скорость передачи данных. Наиболее важный параметр, который определяет, насколько быстро и качественно будет передаваться информация по LAN-кабелю. Для домашних и офисных сетей применяются витые пары категорий CAT5…7.
Разбираясь в правилах обжимки кабеля RJ45, мы будем рассматривать витую пару CAT5, с 4-мя витыми парами, не экранированными отдельно, в общем экране.
Как правильно обжать интернет-кабель на 8 жил
Чтобы подготовить витую пару к работе, необходимы:
- собственно LAN-кабель, длина определяется по потребностям, однако не более 55 м для категорий 5…5е;
- бокорезы (они же кусачки) или острый нож для обрезки изоляции и разрезания кабеля;
- коннекторы RJ45 и колпачки (последнее не непременно, однако значительно улучшает качество обжима интернет-кабеля);
- специальные клещи для обжима, их называют кримпер. Надо сказать, на профессиональном инструменте есть аналог бокорезов для зачистки концов провода;
- LAN-тестер.
Порядок действий
- После отмеривания нужной длины провода с краев удаляется изоляция на длину 10…20 мм. Это можно сделать ножом – аккуратно пройтись по окружности, надрезая изоляцию, после этого стянуть обрезанную защиту пинцетом. При наличии в витой паре специальной подрезной нити (она как правило белого цвета) можно потянуть за нее, разрезая защиту вдоль кабеля на нужную длину. После чего отвернутый фрагмент изоляции обрезается. В случае, если в кримпере (обжимных клещах) есть специальное лезвие, зачистку кабеля лучше делать им.
Вот так должен выглядеть провод после обрезки лишней изоляции и аккуратной подрезки кончиков пар (это нужно сделать, чтобы удобнее было вставлять жилы в контакты коннектора).
- Далее нужно определить схему обжима. Она быть может прямой (оба конца провода подсоединяются к коннекторам одинаково) или перекрестной (кроссовер, два конца имеют разное положение пар в коннекторе). Прямой тип используется, в случае, если необходимо соединить устройство с коммутатором – к примеру, ноутбук или компьютер, принтер, телевизор с роутером или хабом. Кроссовер применяется для соединения двух устройств – к примеру, ноутбука со стационарным компьютером.
Обжим интернет кабеля 8 жил — схема

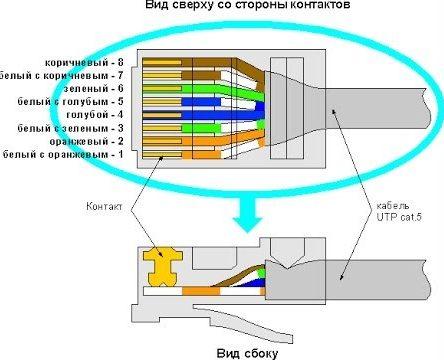

Расположение пинов на коннекторе 8-жильного кабеля
Схема прямого обжима 8-жильного кабеля

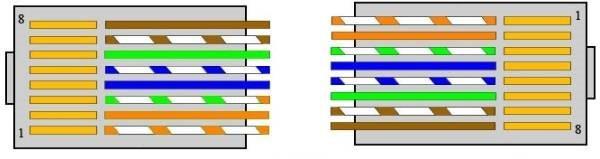

Схема перекрестного обжима 8-жильного кабеля
- Развести проводки пар, выровнять их и подрезать при необходимости кончики – все жилы должны иметь одну длину и быть строго параллельны.
- Вставить подготовленные жилы в контакты коннектора и обжать их при помощи кримпера.

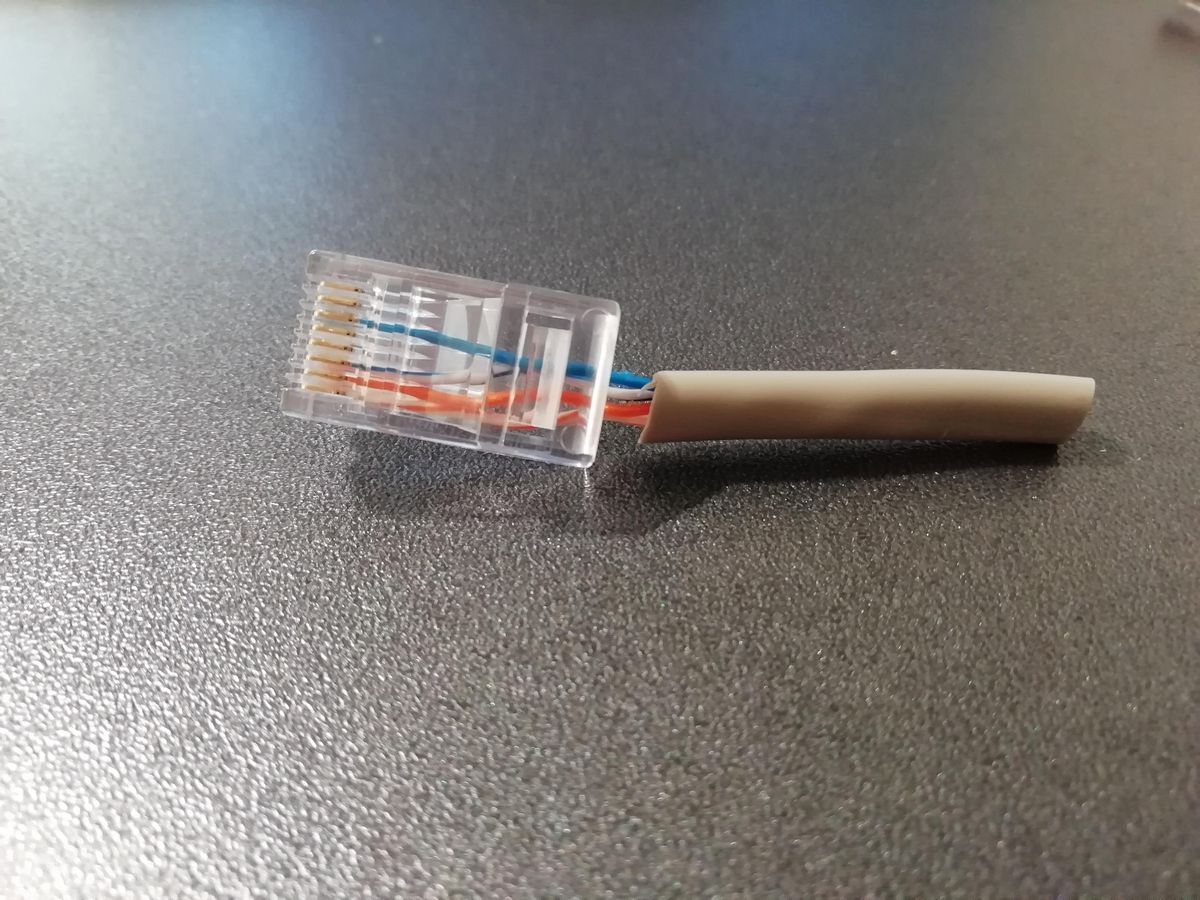

Вот так (схематично) выглядит кабель после обжимки.

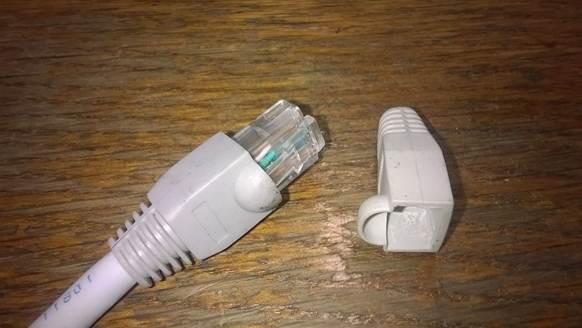

Наверняка у пользователя возникает вопрос – а к чему в списке необходимых предметов были колпачки и на какой стадии их необходимо применять? Они надеваются на уже обрезанный, однако с еще не удаленной изоляцией провод и надвигаются на уже обжатый коннектор.
Наличие подобного колпачка мешает проводу сгибаться в месте, где изоляция уже удалена, а коннектора еще нет. Благодаря этому меньше риск перелома тонких жил в данном месте, дольше период использования витой пары.
Интересно, что колпачок также защищает фиксатор коннектора (планку, на которую нажимают, чтобы вставить коннектор в устройство или извлечь его) от случайного нажатия.
Более детально рассмотрено, как обжать 8-жильный кабель RJ45, в обучающем видео.
Как обжать интернет-кабель 4 жилы
Инструменты и порядок действий здесь тот же. Основное отличие – количество пар и, конечно, скорость проводки информации. Четырехжильный провод дает «медленное» соединение (10-100BASE-T). Соединить интернет-кабель с наконечником (коннектором) в данном случае следует, пропуская раздельные пины, т.е. контакты.
Полезно знать: при обрыве провода используют ранее пропущенные контакты для нового подключения.
| Подключение кабеля на 4 жилы |

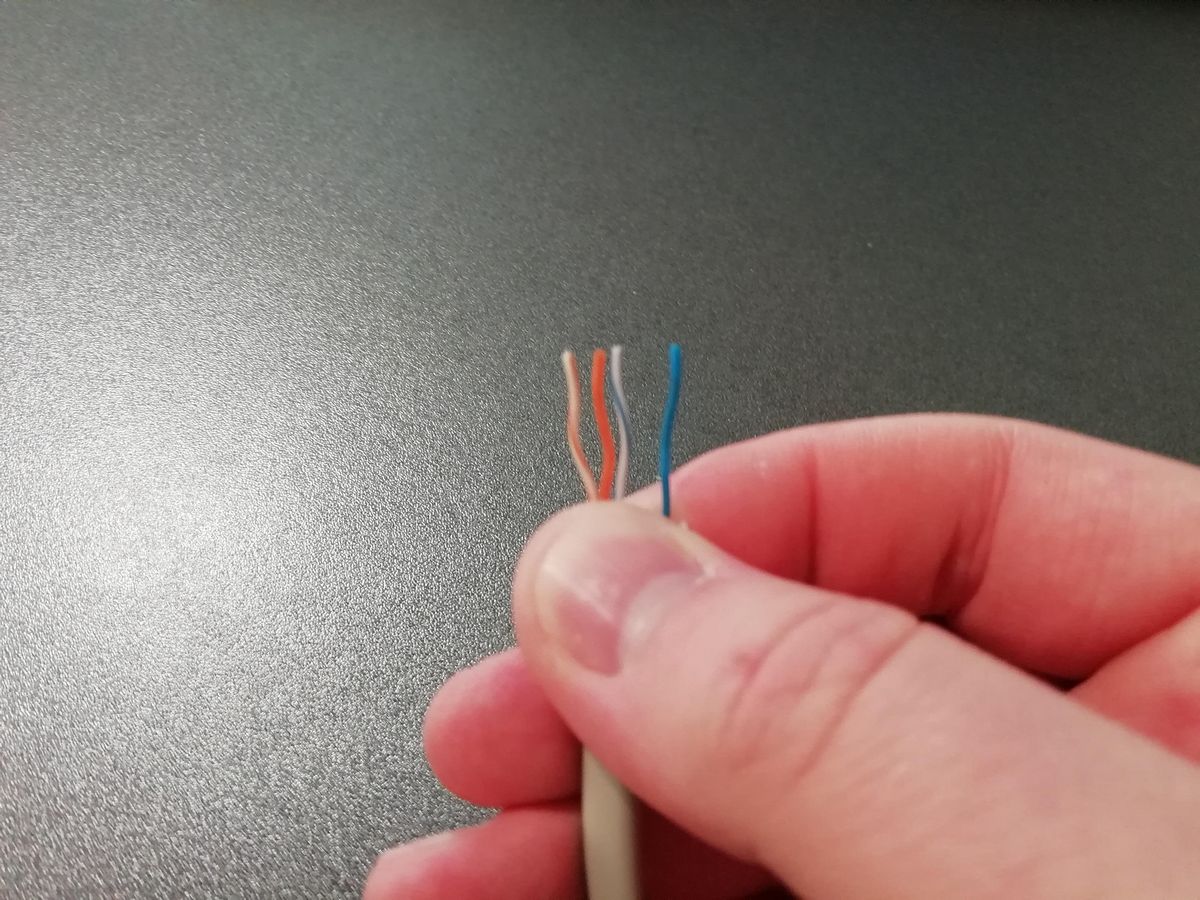

 Пример LAN-кабеля для низкоскоростных соединений |

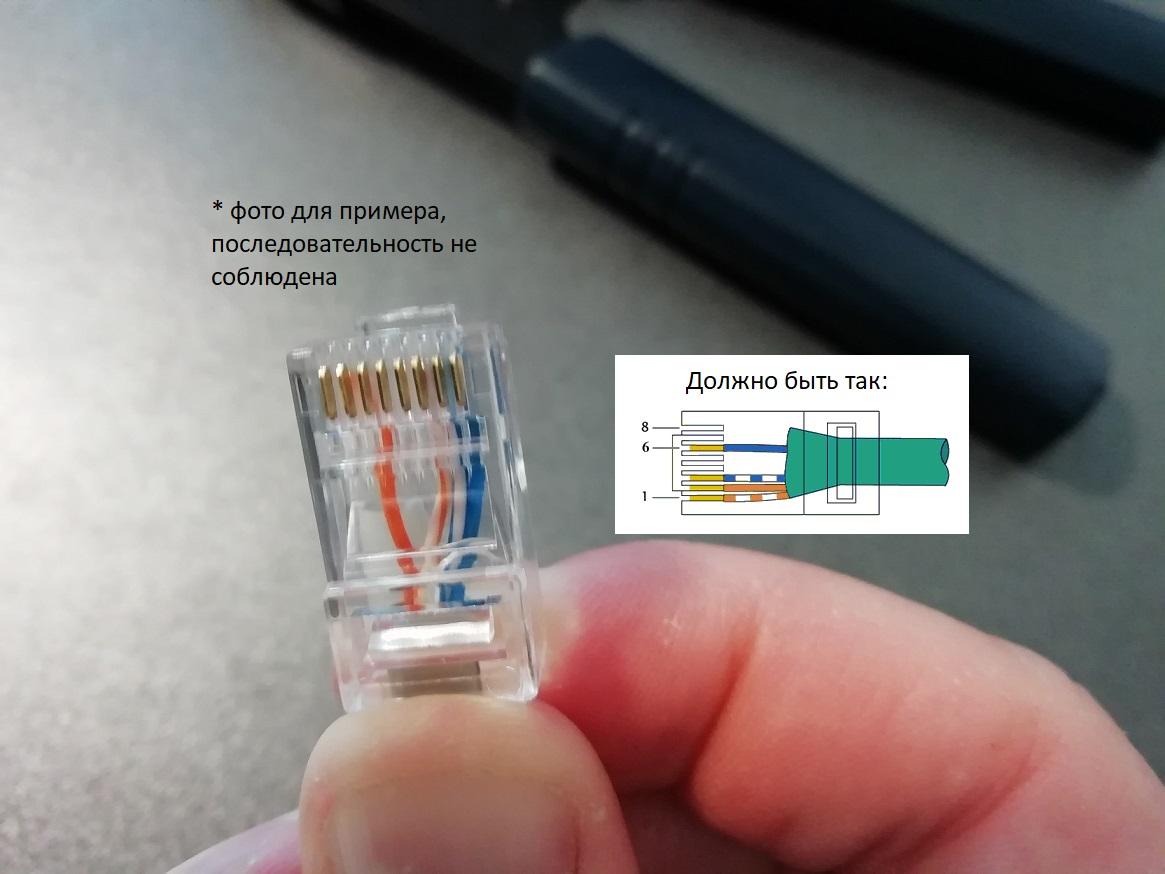

 Прямой обжим на 4 жилы (для кроссового порядок проводов особого значения не имеет) |

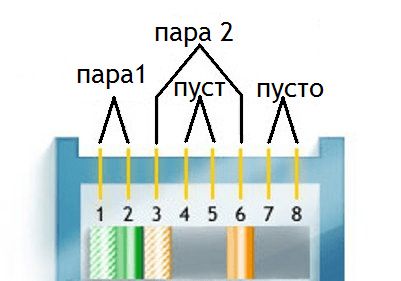

 Распределение пустых и занятых контактов |
Порядок проводов при обжимке сетевого кабеля

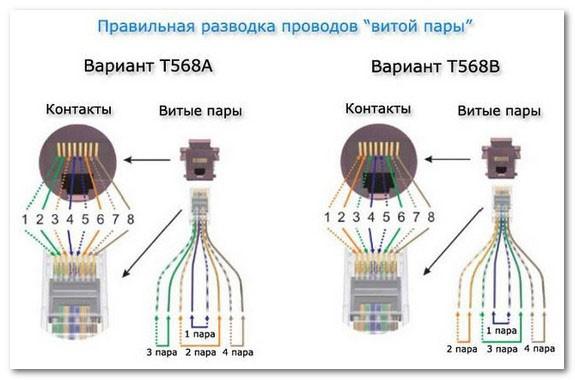

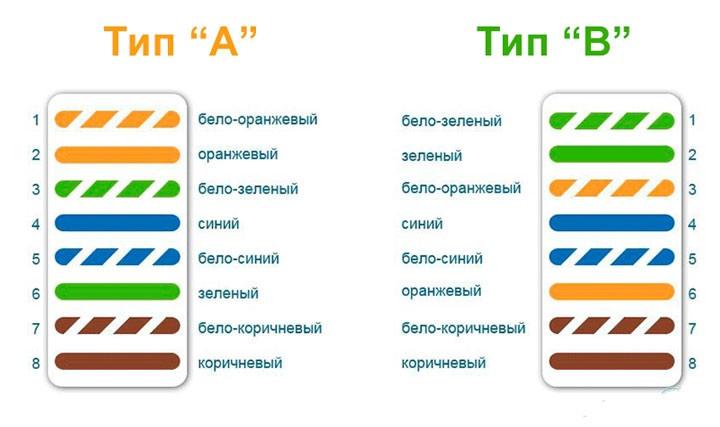

Разбираясь, как обжать провод для интернета, многие пользователи сталкиваются с такими понятиями, как «Тип А» и «Тип В». Что это такое? Всего лишь порядок подключения проводов к пинам коннектора. Схематично разница между ними определяется положением цветных проводков. В сущности меняются местами оранжевые и зеленые жилы. На качество передачи информации разные типы никак не влияют, важно лишь соблюсти единый стандарт. Для России как правило принят тип В, для Штатов – тип А. Реально выяснить, как тип использован в подключении, можно при внимательном осмотре коннектора (в случае, если он прозрачный) или после консультации с представителями интернет-провайдера.
Что делать, в случае, если нет инструмента для обжима интернет-кабеля
Обжимные клещи – не самый дорогой инструмент, однако как правило в домашнем хозяйстве он не нужен. Так что в случае, если возник вопрос, чем обжать наконечники для проводов в домашней обстановке, можно либо взять кримпер напрокат, либо применять подручные приспособления. В качестве таковых выступают:
- тонкая шлицевая отвертка;
- нож с узким, однако тупым концом;
- тонкие круглогубцы.
Во всех трех случаях порядок действий одинаков:
- коннектор нужно зафиксировать (прикрепить к столу, попросить кого-то придерживать);
- зачищенные провода вставить в коннектор;

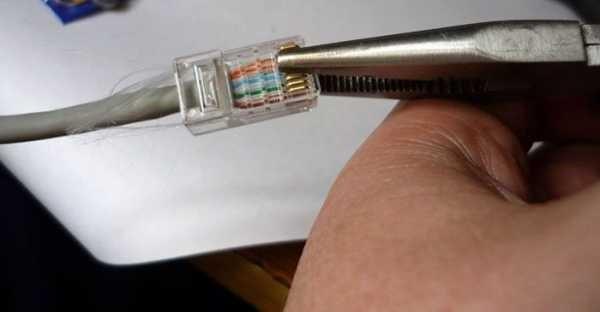

- по очереди прижать каждый из контактов кончиком отвертки или ножа, либо круглогубцами.
Более детально процесс рассмотрен в видео.
Заключение
Разобравшись, как самостоятельно создать патч-корд, не спешите браться за работу. Лучше попробовать свои силы на ненужном обрезке провода и одном-двух коннекторах. Это позволит «набить руку» и не испортить соединение на ответственном участке. Также рекомендуем дополнительно посмотреть видео о типичных ошибках в процессе монтажа коннектора.
